计算机网络四

三次握手分析 及 syn seq ack

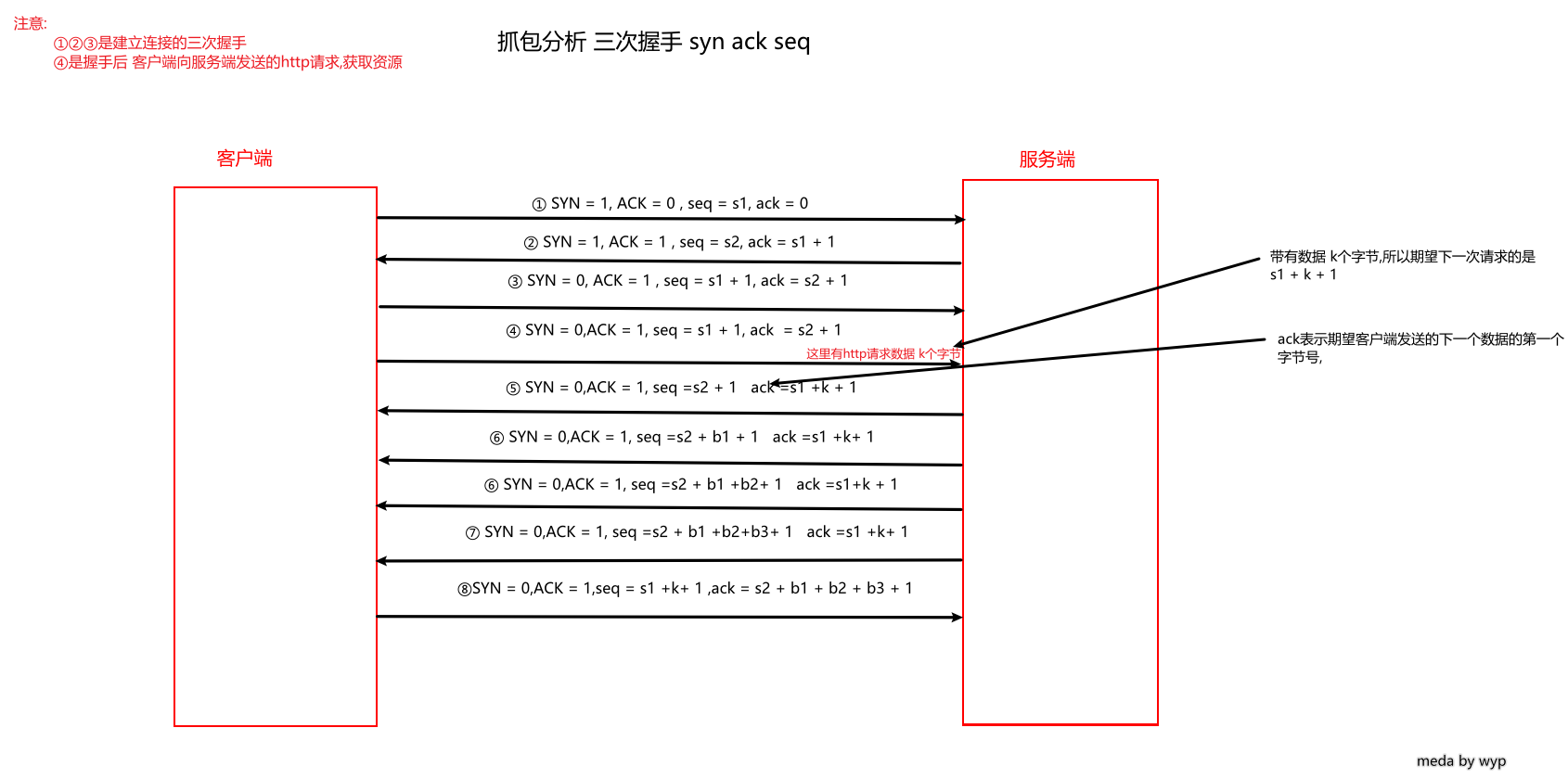

我画了图:

a

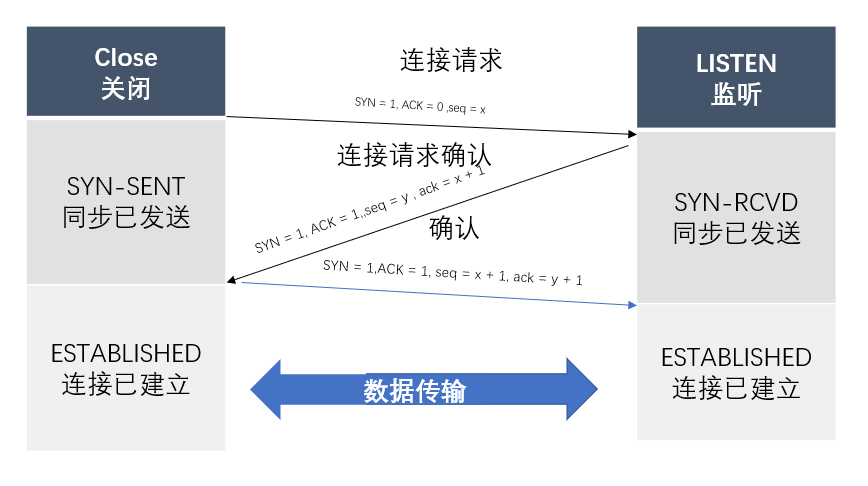

三次握手过程:

b

CLOSE: client 关闭状态

LISTEN: server监听状态

SYN-SENT:client 同步已发送

SYN-RCVD:server 同步已发送

ESTABLISHED:连接以确立

三次握手 数据包:

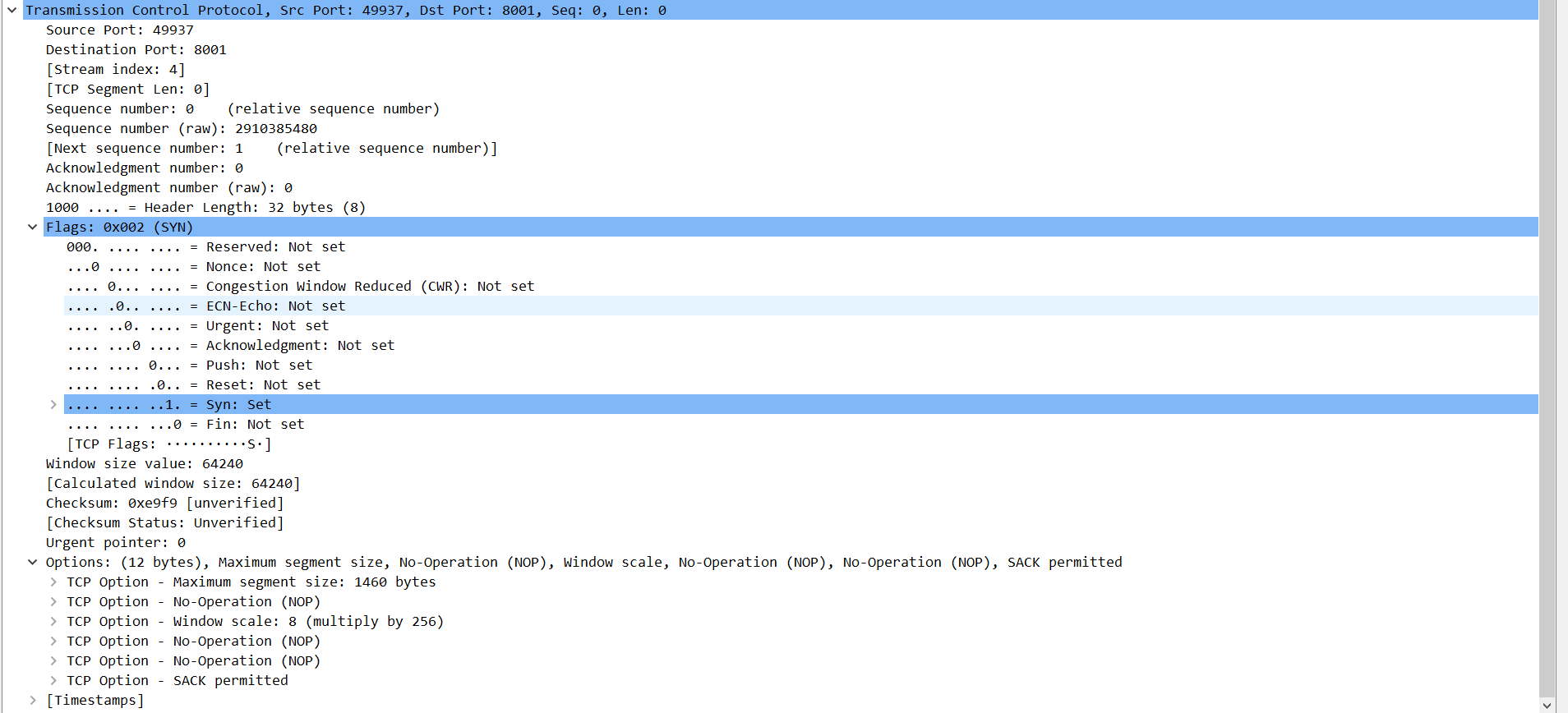

①b

②c

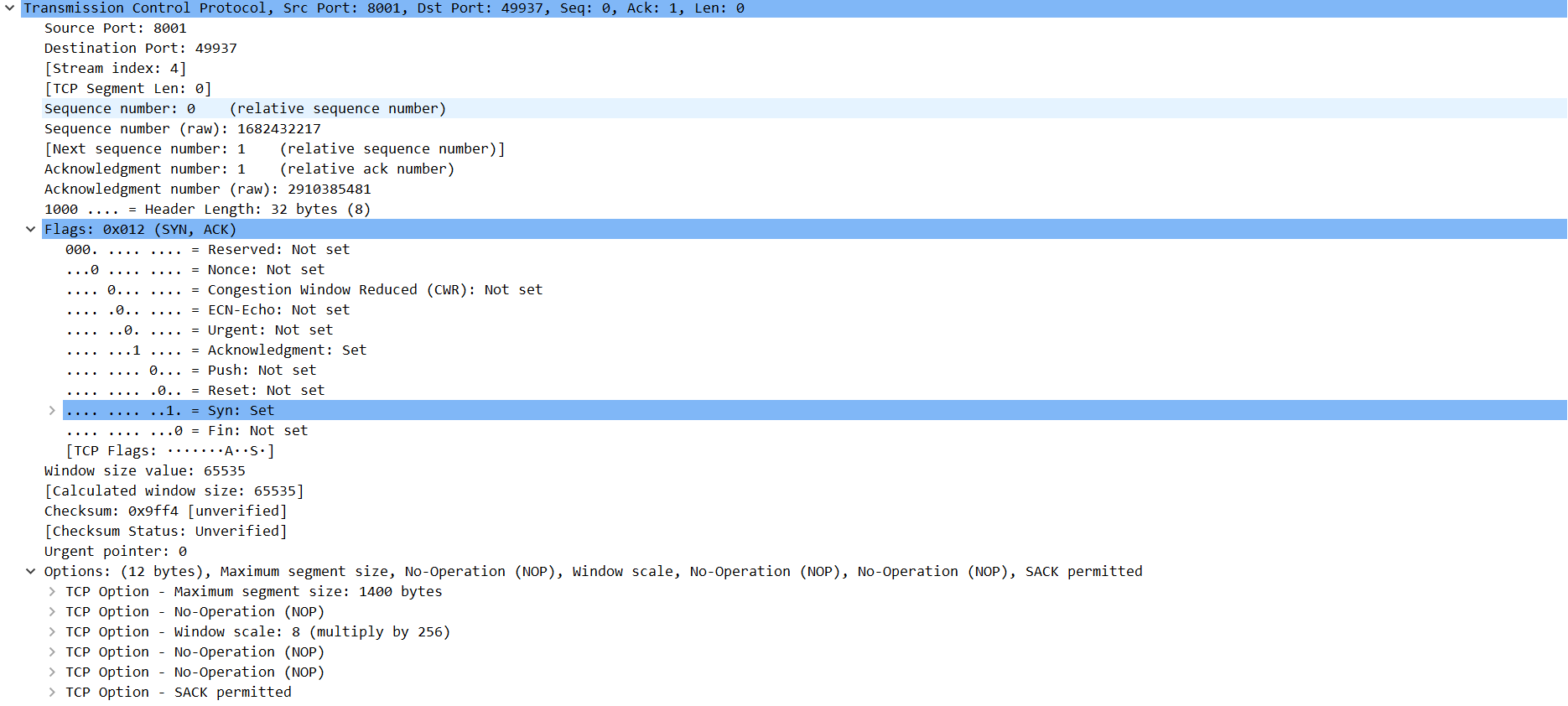

③d

前两次首部数据有32位 (首部20字节+option(12字节)) 看图可以看到

因为前两次交换了相关数据,为可靠传输提供服务

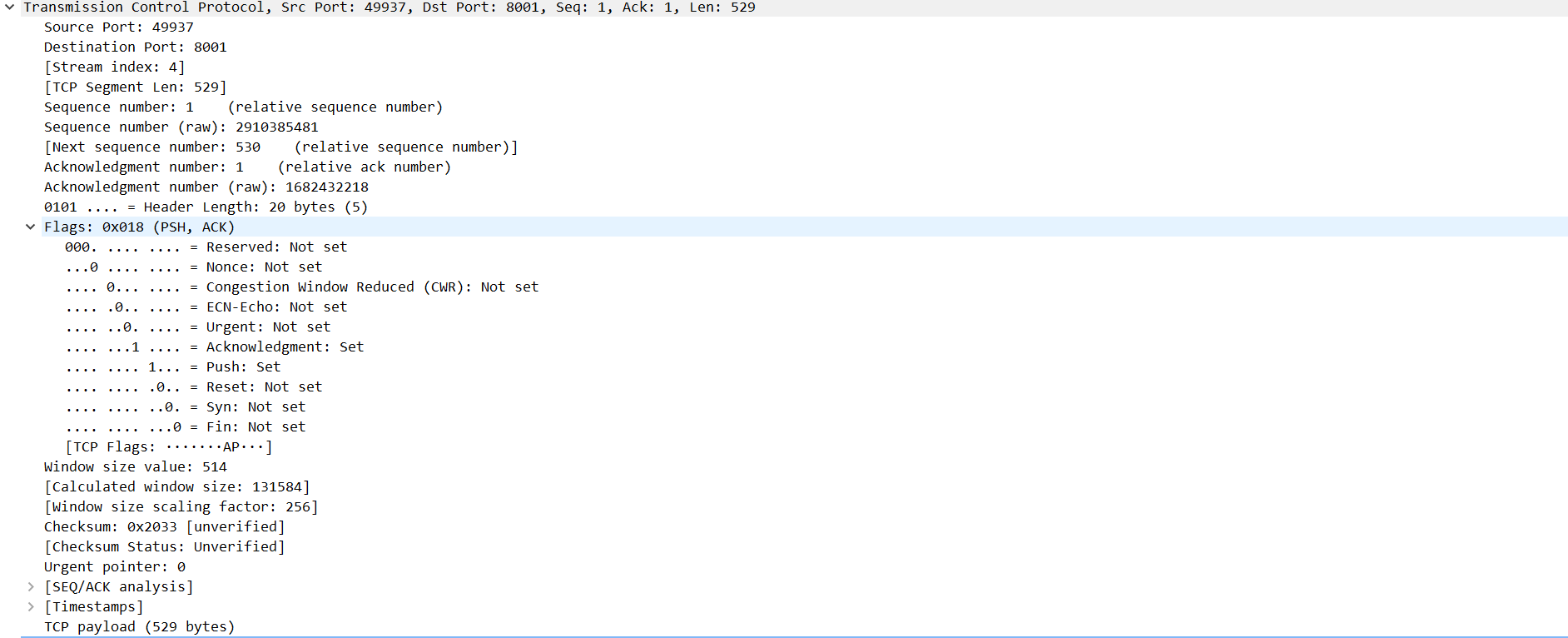

④ 真正开始发送http请求

e

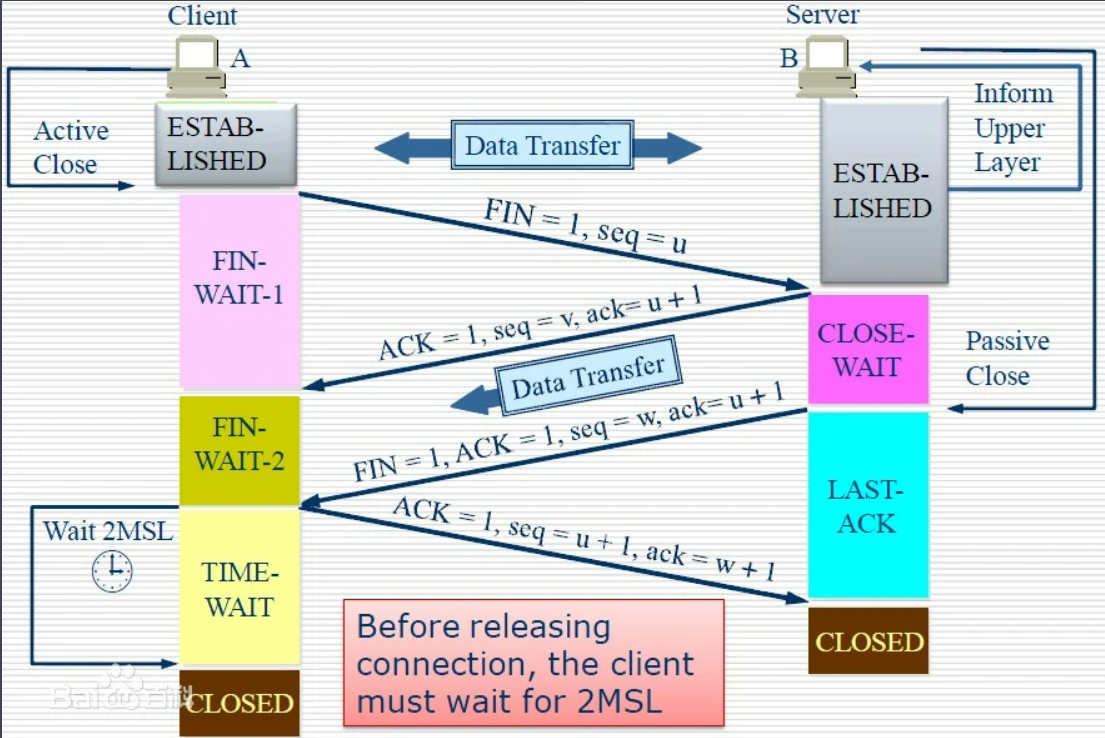

四次挥手

偷了张图

m

  • FIN-WAIT-1：表示想主动关闭连接

    • 向对方发送了FIN报文，此时进入到FIN-WAIT-1状态

  • CLOSE-WAIT：表示在等待关闭

    • 当对方发送FIN给自己，自己会回应一个ACK报文给对方，此时则进入到CLOSE-WAIT状态

      +在此状态下，需要考虑自己是否还有数据要发送给对方，如果没有，发送FIN报文给对方

  • FIN-WAIT-2：只要对方发送ACK确认后，主动方就会处于FIN-WAIT-2状态，然后等待对方发送FIN报文

  • CLOSING：一种比较罕见的例外状态

    • 表示你发送FIN报文后，并没有收到对方的ACK报文，反而却也收到了对方的FIN报文
    • 如果双方几乎在同时准备关闭连接的话，那么就出现了双方同时发送FIN报文的情况，也即会出现CLOSING状态
    • 表示双方都正在关闭连接

  • LAST-ACK：被动关闭一方在发送FIN报文后，最后等待对方的ACK报文

    • 当收到ACK报文后，即可进入CLOSED状态了

  • TIME-WAIT：表示收到了对方的FIN报文，并发送出了ACK报文，就等2MSL后即可进入CLOSED状态了

    • 如果FIN-WAIT-1状态下，收到了对方同时带FIN标志和ACK标志的报文时可以直接进入到TIME-WAIT状态，而无须经过FIN-WAIT-2状态

  • CLOSED：关闭状态

  • 由于有些状态的时间比较短暂，所以很难用netstat命令看到，比如SYN-RCVD、FIN-WAIT-1等

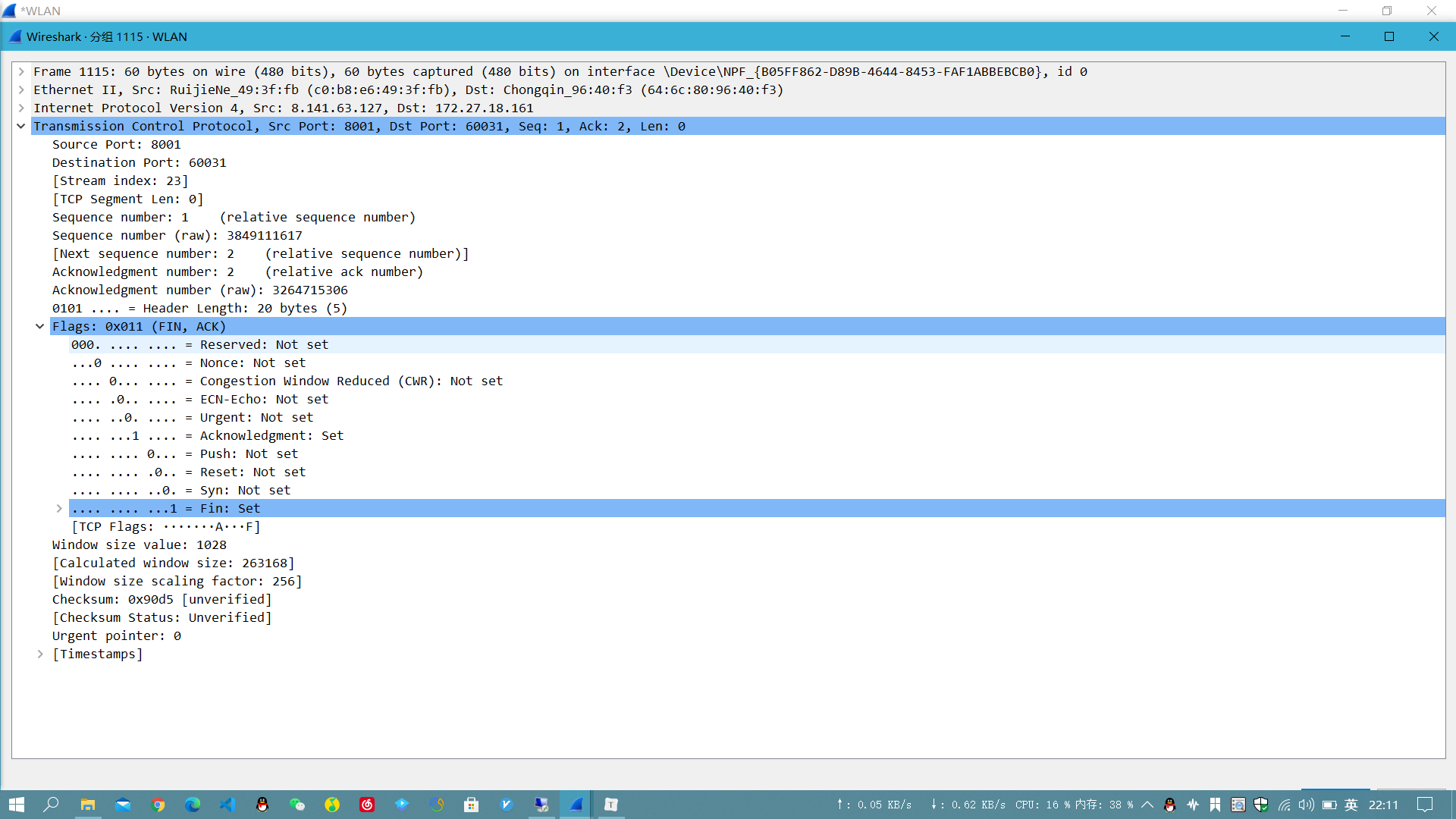

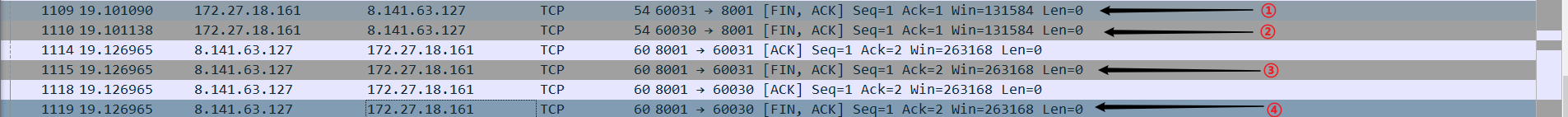

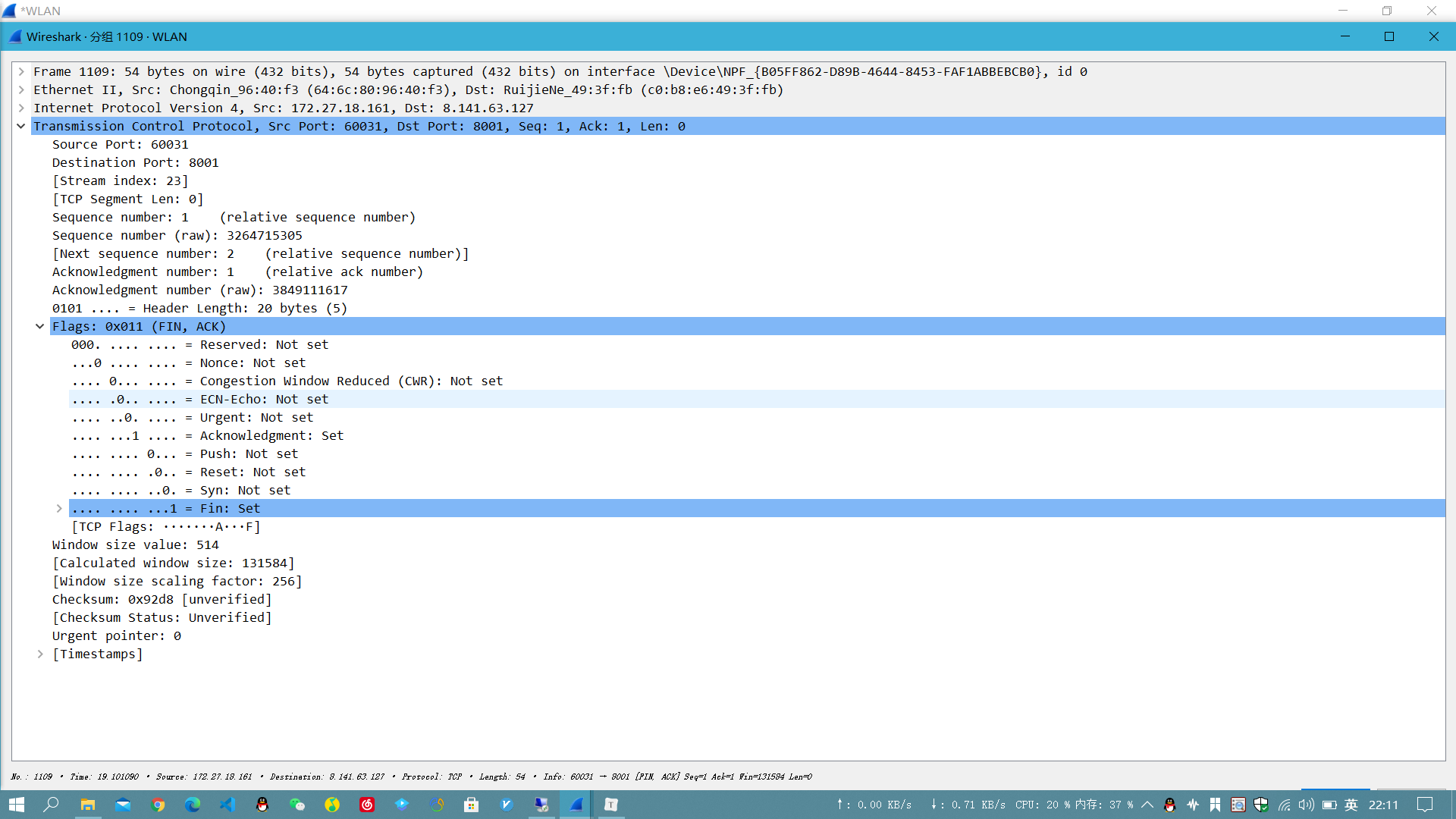

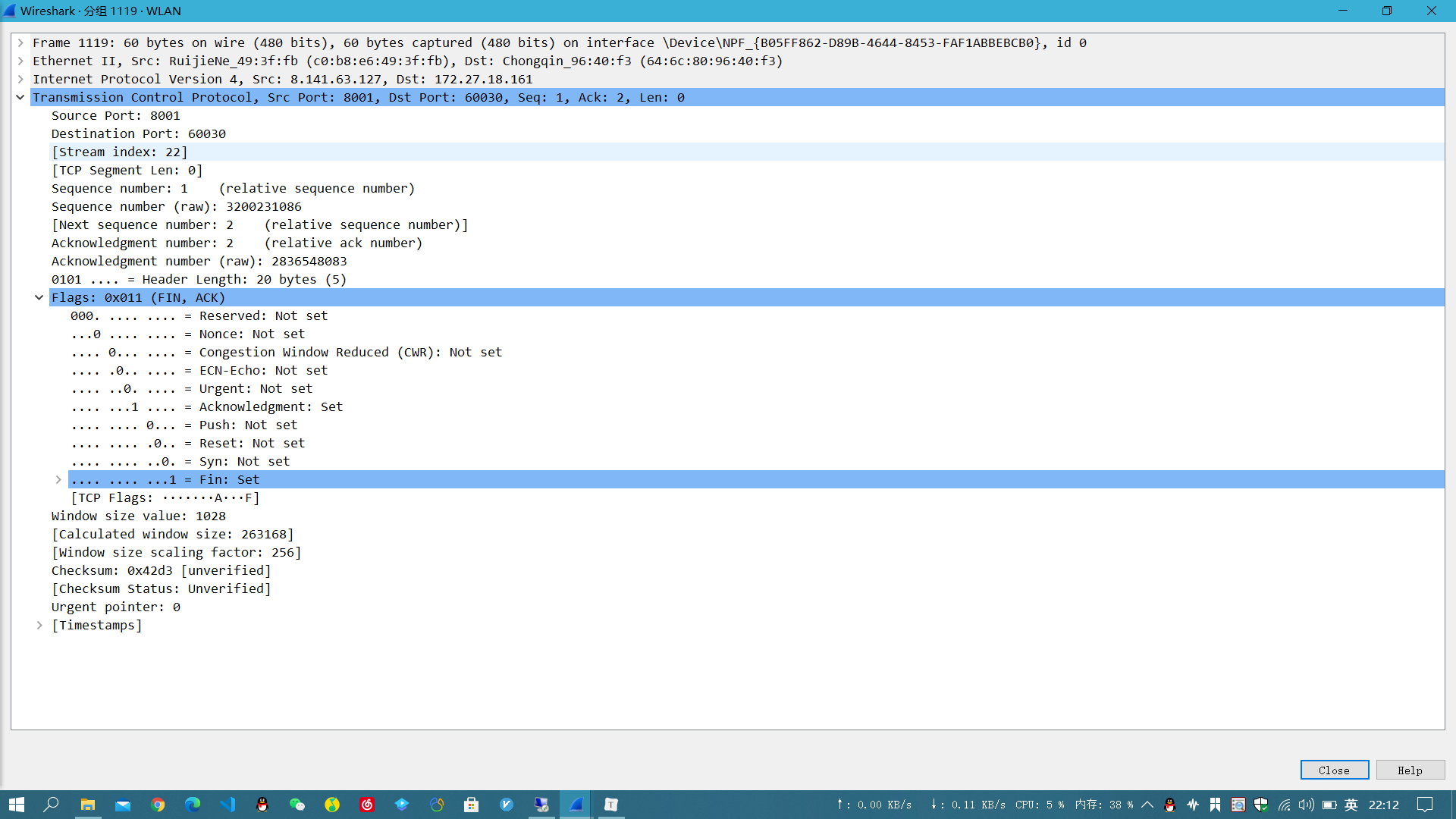

抓包分析

预览:

e

①

e

②

i

③

j

k
